Aufbau- und
Bedienungsanleitung

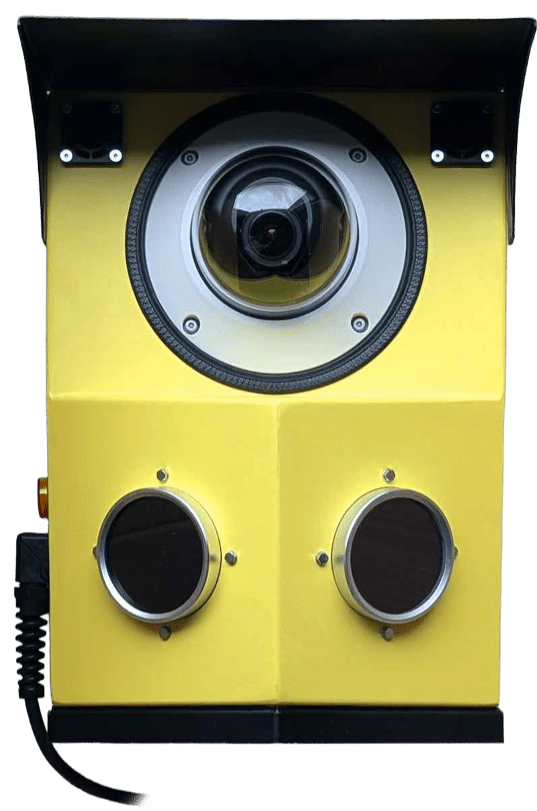

Video GUARD COMPACT
EINLEITUNG
Vielen Dank, dass Sie sich für VIDEO GUARD entschieden haben. VIDEO GUARD bietet mobile videounterstützte Alarmsysteme zum Schutz gegen unbefugtes Eindringen, Vandalismus und Diebstahl.
Nachfolgend wird Ihnen der Aufbau und der Umgang mit dem VIDEO GUARD COMPACT erklärt. Sollten Sie dennoch Fragen zur Funktion oder zur Miete haben, stehen wir Ihnen selbstverständlich gerne unter der folgenden Rufnummer zur Verfügung:
+49 (0) 4950 / 8062-0
(8 -17 Uhr)
1. BEFESTIGUNG AM CONTAINER
Den Fuß des Containerstützfußes am Container befestigen. Dafür die genormten Aufnahmen am Container nutzen.

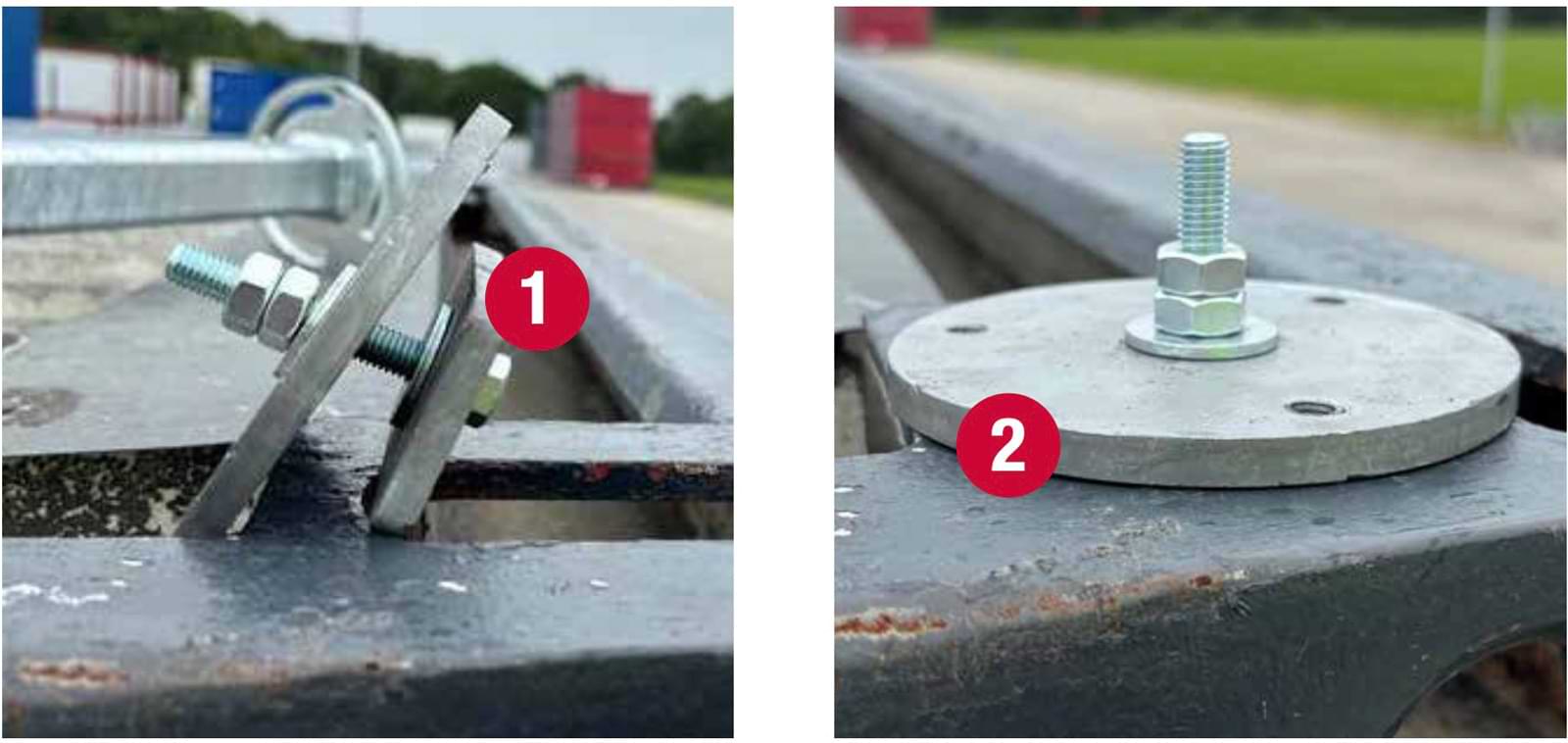

Die viereckige Konterplatte ① in die Containerecke einführen und mit der runden Platte ② kontern.
2. CONTAINERSTÜTZFUß ANBRINGEN

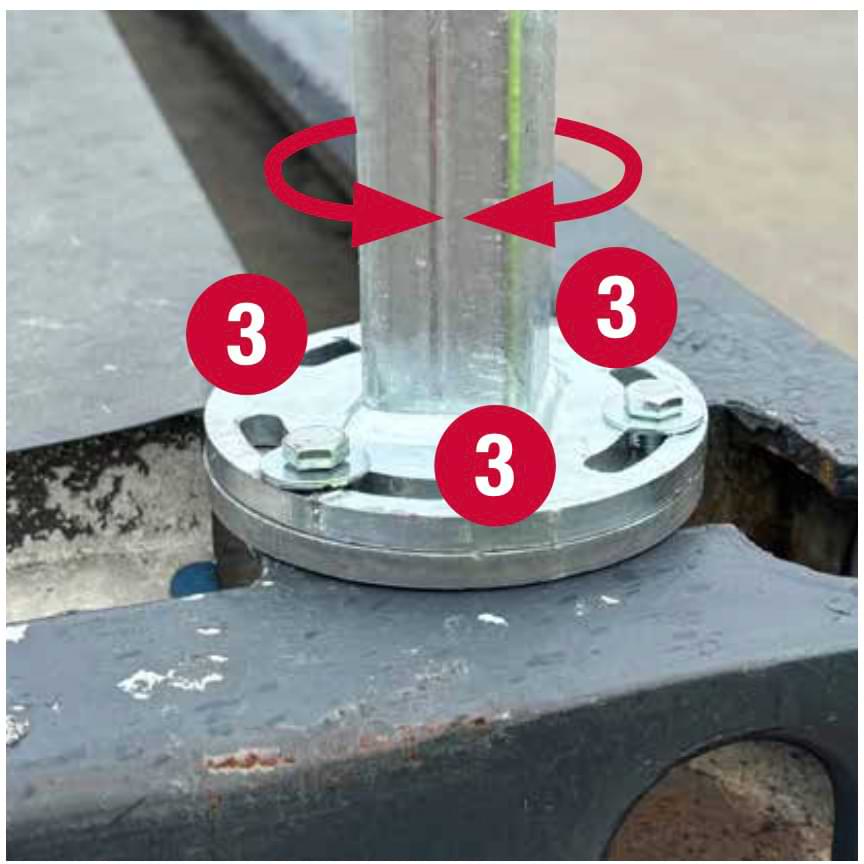

Containerstützfuß mit dem Fuß fest verschrauben. Der Containerstützfuß lässt sich aufgrund der Langlöcher ③ auf dem Fuß drehen.
3. HALTERUNG BEFESTIGEN

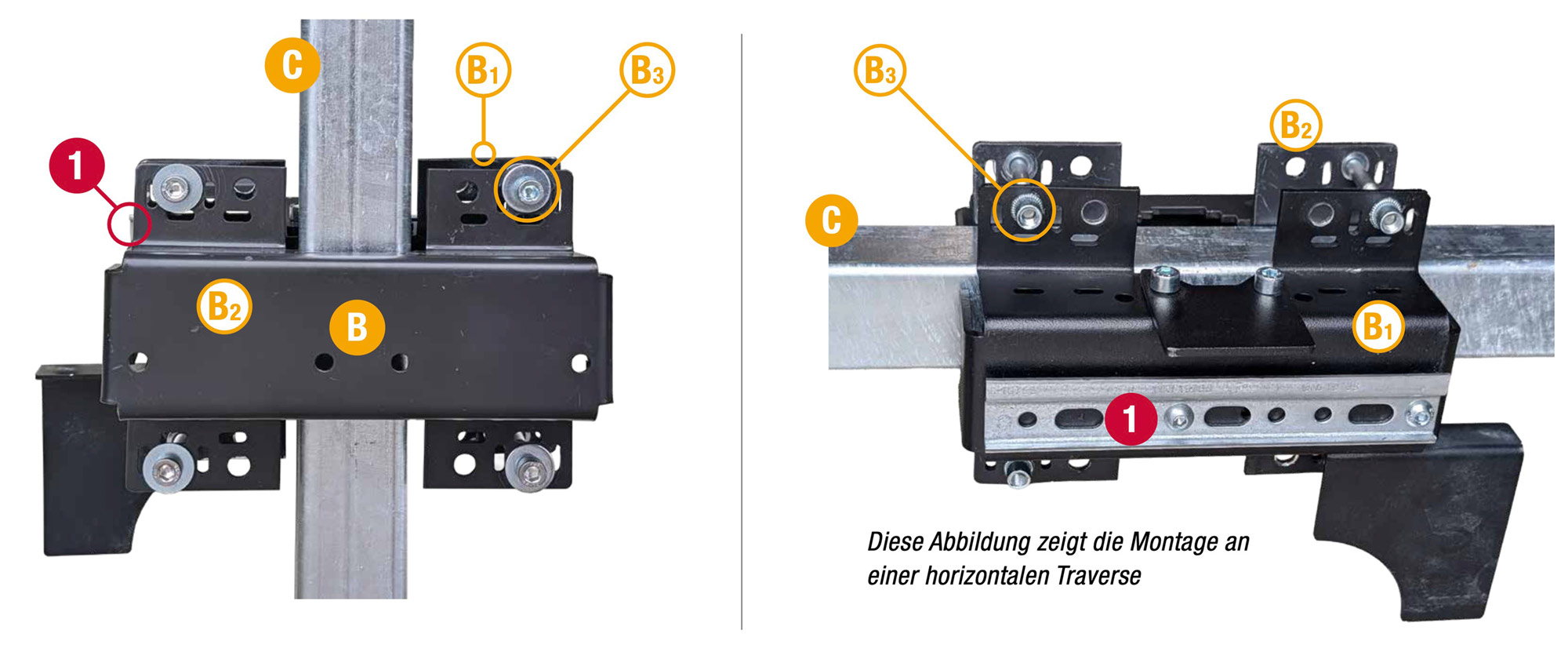

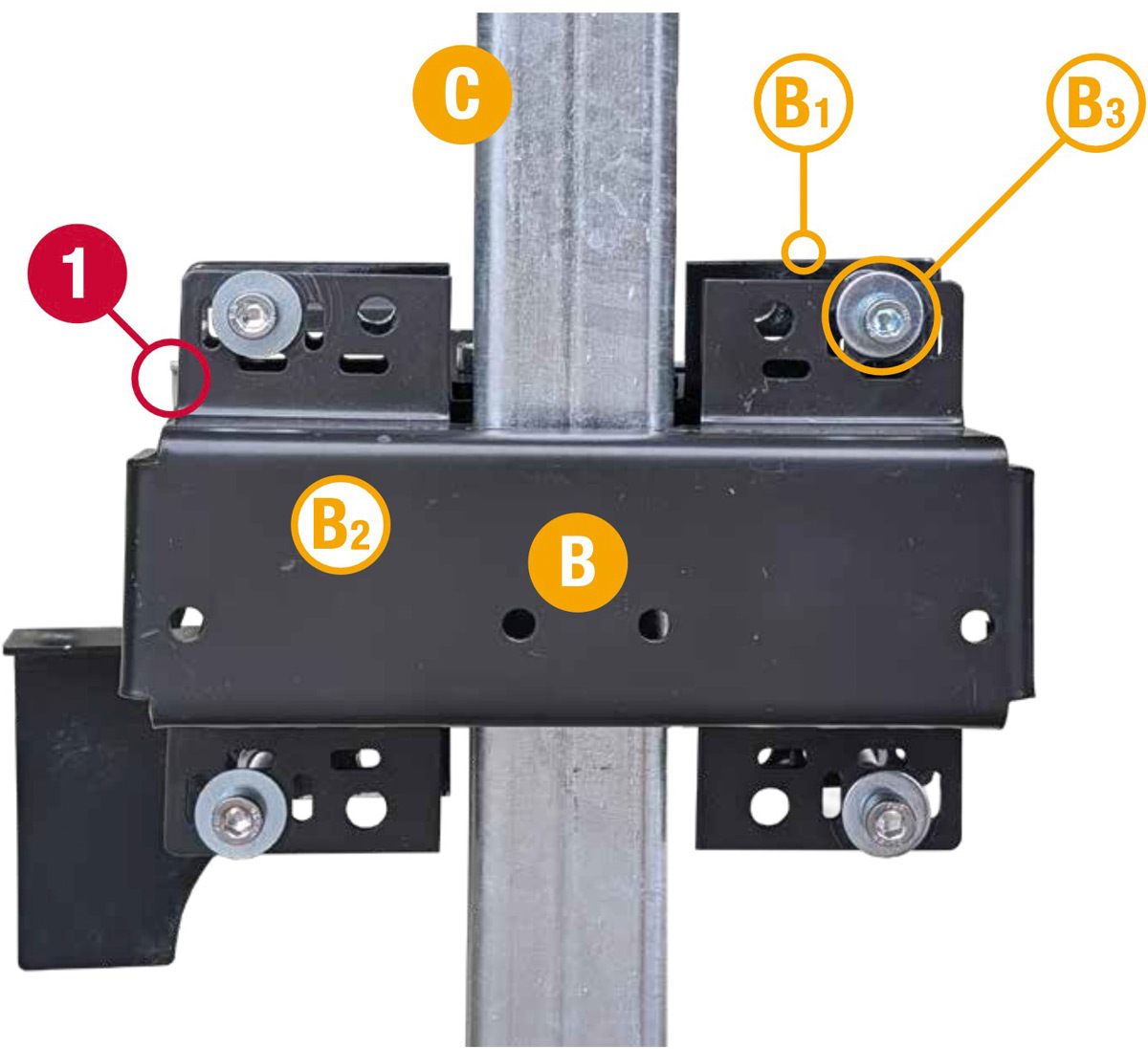

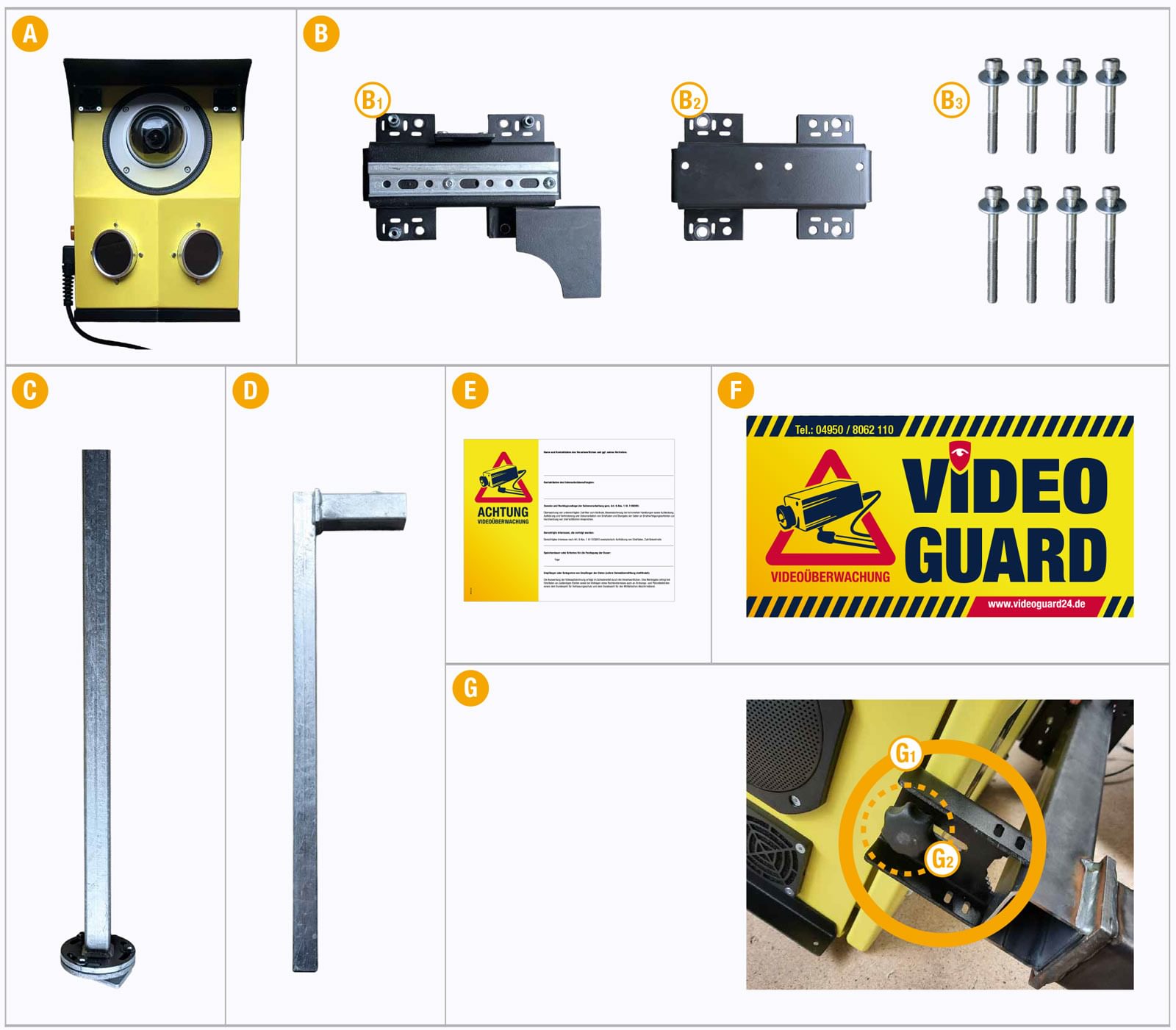

Die VIDEO GUARD COMPACT-Halterung 🅑 (bestehend aus Schienenhalterung 🅑 1 und Konterhalterung 🅑 2) wird mit 4 gleichen mitgelieferten Schrauben 🅑 3 (Unterlegscheiben nicht vergessen) an einem vertikalen Mast (z.B. dem 🅒 Containermast, oder einer horizontalen Traverse wie bei einem Gerüst) befestigt.
Die Schiene ① muss nach der Installation mit einer Toleranz von ±45° auf den Überwachungsbereich ausgerichtet sein.
4. ANSCHLIEßEN UND ANSCHALTEN
Den VIDEO GUARD COMPACT an einen Anschluss für 230 V-Wechselspannung anschließen und den grünen Knopf auf der Hinterseite für 3 Sekunden drücken. Die Spannungsanzeige an der Seite des VIDEO GUARD COMPACT sollte jetzt 230 V anzeigen.
5. VIDEO GUARD FIXIEREN

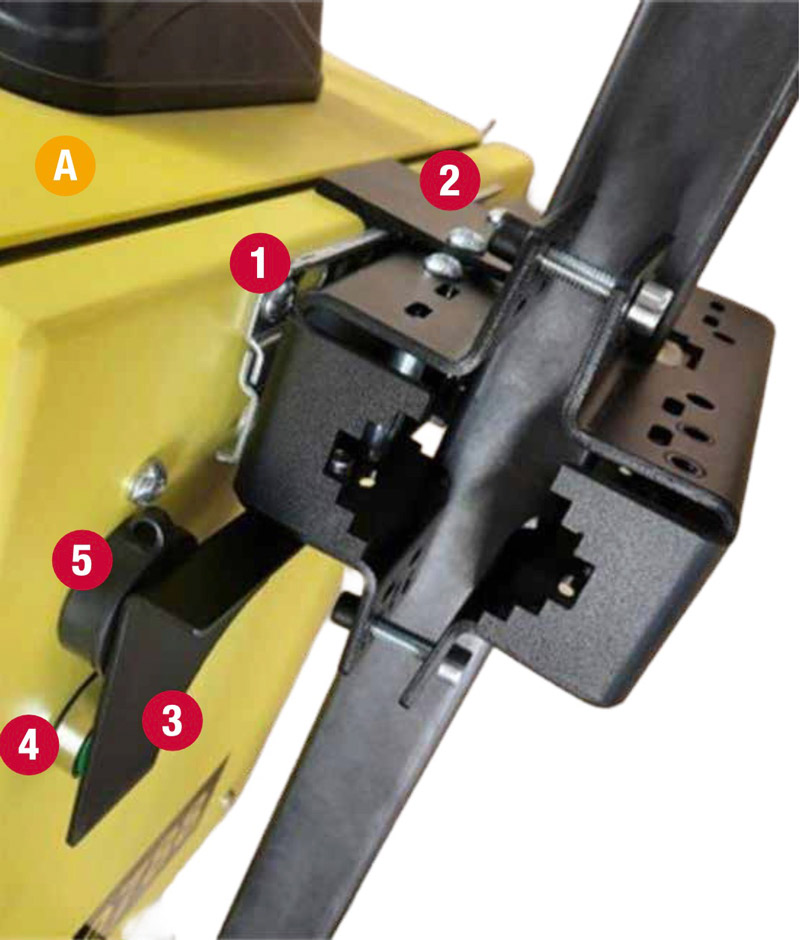

Den VIDEO GUARD COMPACT 🅐 auf die Schiene ① hängen und anschließend das Fixierplättchen ② so festschrauben, dass der VIDEO GUARD COMPACT auf der Schiene fixiert wird. Das Abdeckplättchen ③ an der Halterung muss den grünen Knopf ④ und das Schloss ⑤ bedecken.
6. VIDEO GUARD AUSRICHTEN
Mit dem verstellbaren Abstandshalter ① und der Feststellschraube ② an der Unterseite des VIDEO GUARD COMPACT diesen nach Bedarf neigen oder kippen.
7. VIDEO GUARD AKTIVIEREN LASSEN
Mit Ihrem zuständigen Vertriebler von VIDEOGUARD24 in Kontakt treten, um die Einrichtung des VIDEO GUARD COMPACT abzuschließen.

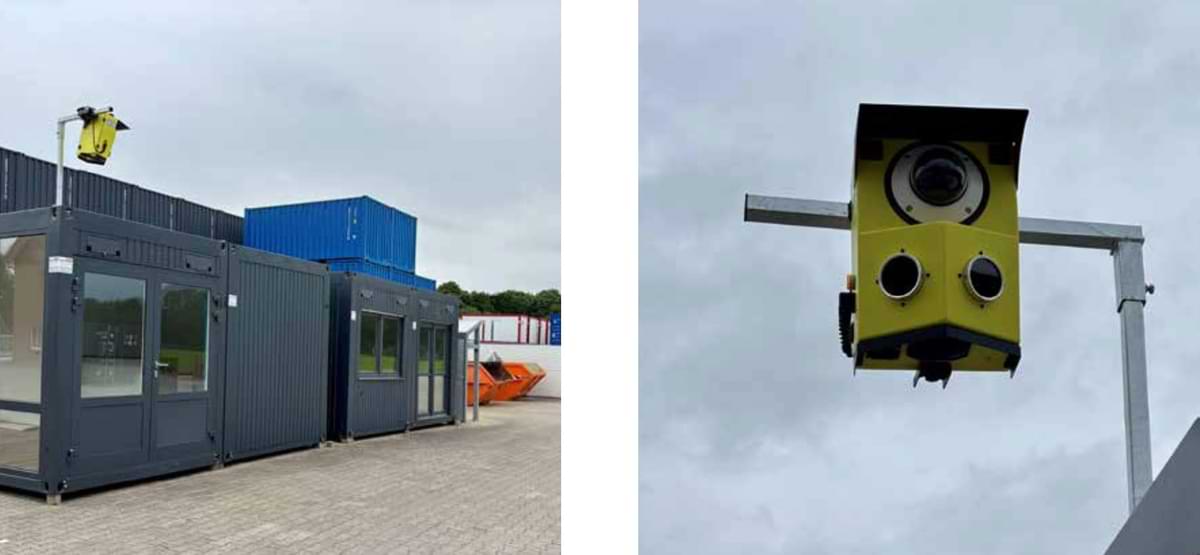

AUFSTELLHINWEISE
OPTIONAL

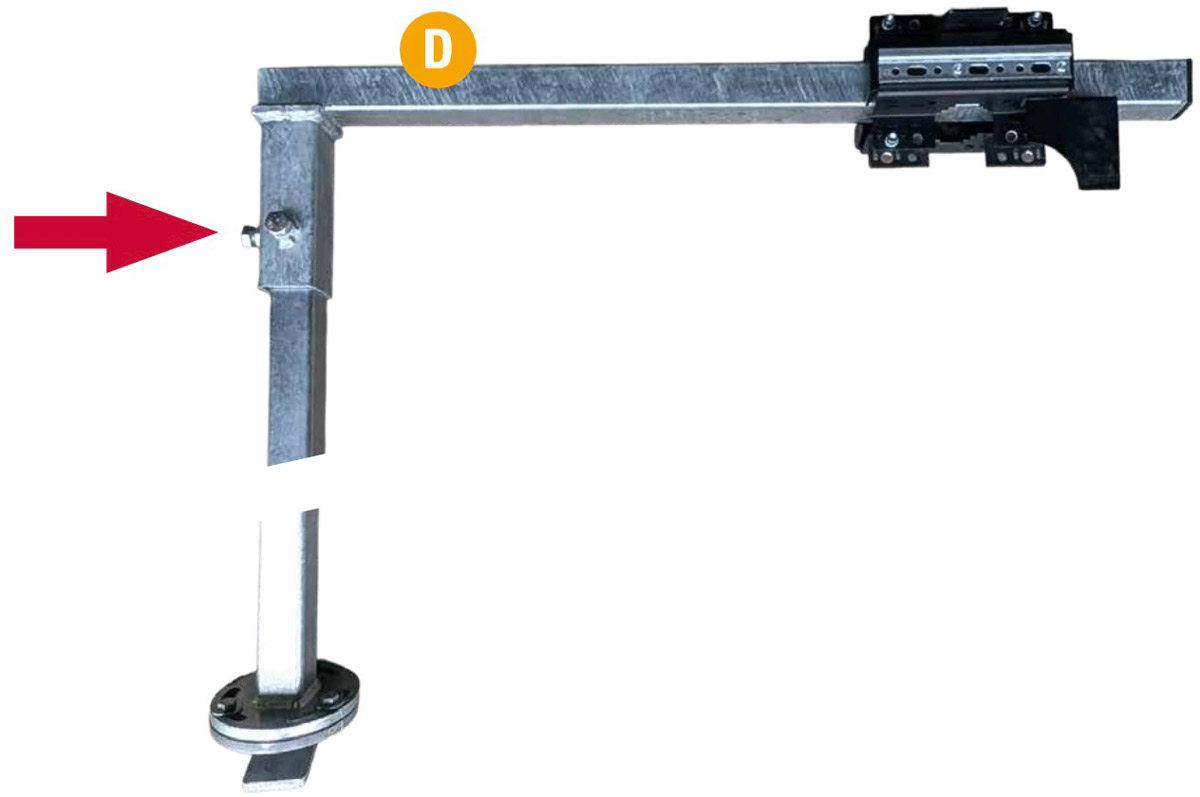

Wenn man bei Nutzung des Containermastes über die Seite den Containers hinweg schauen möchte, dann benötigt man den 🅓 Kragarm. Fertig montiert, wird der Kragarm auf den Containermast gesteckt und mit beiden M12 x 20 mm Schrauben fixiert.
Sollten Sie weitere Fragen zur Funktion oder zur Miete eines VIDEO GUARD haben, stehen wir Ihnen unter der folgenden Rufnummer zur Verfügung:
+49 (0) 4950 / 8062-0
(8 -17 Uhr)
RÜCKLIEFERSCHEIN
Bitte fügen Sie bei der Rücksendung des VIDEO GUARDS diesen ausgefüllen Rücklieferschein aus:
